本文簡要介紹膠體納米顆粒的各個參數對SERS性能的影響。
根據電磁場理論，拉曼增強納米顆粒的LSPR性能直接影響了SERS信號的強弱、重復性和穩定性，從而決定了SERS技術有沒有用，可不可靠。而納米顆粒的LSPR性能與其尺寸、形貌、距離和hot spot等四個方面息息相關。
1. 尺寸的影響

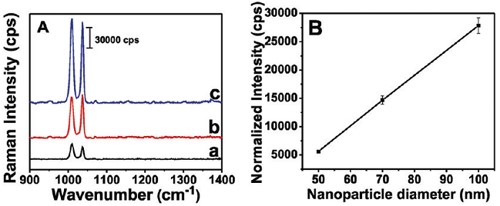

不同尺寸的納米顆粒激發出不同強度的LSPR，從而表現出不同的SERS性能。雖然尺寸和增強因子（EF）之間具體的函數關系還沒有完全建立，但基本的趨勢已經逐漸清晰。Van Duyne等結合理論和實驗發現，當納米顆粒吸附待測物質之后，其LSPR 最大值處于激發光和散射光之間時，得到的拉曼增強因子值最大。Tian和Xia課題組都發現通過實驗證明，隨著Ag 納米顆粒的尺寸逐漸變大，SERS信號逐漸增強。因此，在特定的激發光下，選擇合適尺寸的納米顆粒有利于SERS信號的增強。
2. 形貌的影響

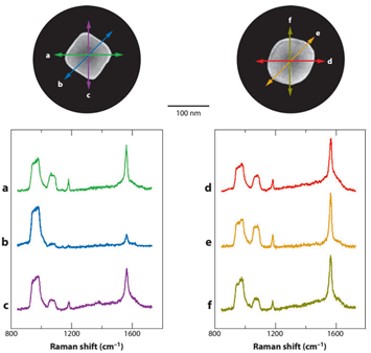

對于不同形貌的納米顆粒而言，其LSPR性能是不一樣的，從而導致了其SERS性能的差別。對于同一種形貌的納米顆粒而言，除了球形在各個位點上LSPR強度均勻，其他如棒、多面體、片等形貌不同位點的LSPR強度都不盡相同。當入射光從不同角度激發時，同一種材料會表現出不一樣的性質，影響SERS信號的重復性。Xia等通過對比Ag立方塊和截角立方塊在不同激光方向的SERS性能發現，立方塊在不同的方向表現的SERS活性各不相同，而截角立方塊由于更接近球形，各個方向得到的SERS信號幾乎一樣。因此，球形納米顆粒理論上應該具有最好的信號重復性。
3. 距離的影響

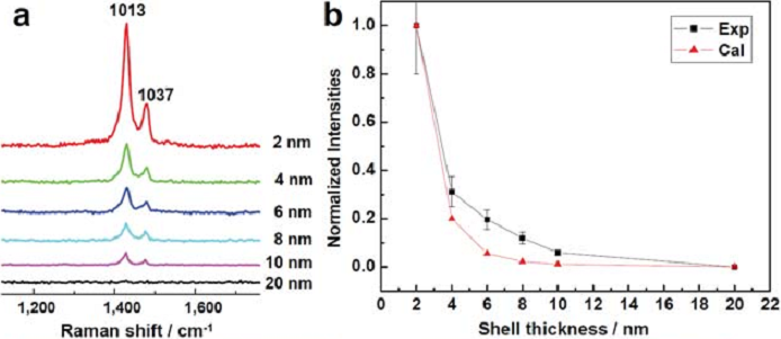

當距離活性拉曼增強納米顆粒表面越遠，電磁場強度逐漸下降，SERS信號強度也逐漸下降。比較經典的證明有Van Duyne課題組[利用不同Al2O3厚度的AgFON@Al2O3和田中群課題組[利用SHINERS納米顆粒在隔絕化學增強的情況下得到的實驗結果。因此，為了得到最佳的強度，應盡量保證待測物質處于活性納米顆粒的表面附近。
4. Hot spot的影響
納米結構之間形成的微小縫隙處會產生巨大的電磁場，其增強因子可以達到1015，這種微小的縫隙即為hot spot。Hot spot對于SERS強度的高低起到了決定性的作用，越有利于形成hot spot的組裝方式越容易得到高強度的SERS信號。Hot spot的形成包括自然堆積和有序控制兩種方式，其中比較經典的有利用小分子作為間隔制備的核殼結構納米顆粒和特定個數納米顆粒形成聚集體的方法，對于SERS活性的提高起到了很大的幫助。

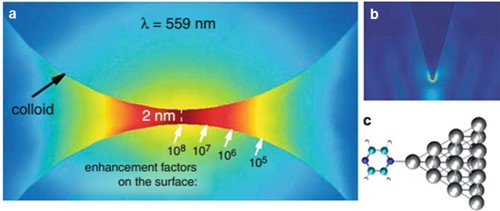

圖1-6 常見的3種hot spot示意圖（a，緊密堆積的納米顆粒之間；b，具有尖銳形貌納米顆粒的頂端；c，待測分子與納米顆粒表面之間）
總之，納米顆粒的尺寸、形貌、相對待測物質的距離和hot spot的形成都對SERS性能影響重大。到底拉曼增強納米顆粒經歷了一個怎樣的發展歷程？哪些方面發展得不夠完善，從而阻礙了SERS技術的市場化？我們將從下一節中得到啟示。
參考文獻：
1. Kelly, K. L.; Coronado, E.; Zhao, L. L.; Schatz, G. C. The optical properties of metal nanoparticles: the influence of size, shape, and dielectric environment[J]. The Journal of Physical Chemistry B, 2003, 107, 668-677.
2. Haynes, C. L.; Van Duyne, R. P. Plasmon-sampled surface-enhanced Raman excitation spectroscopy[J]. The Journal of Physical Chemistry B, 2003, 107, 7426-7433.
3. Uzayisenga, V.; Lin, X.-D.; Li, L.-M.; Anema, J. R.; Yang, Z.-L.; Huang, Y.-F.; Lin, H.-X.; Li, S.-B.; Li, J.-F.; Tian, Z.-Q. Synthesis, characterization, and 3D-FDTD simulation of Ag@SiO2 nanoparticles for shell-isolated nanoparticle-enhanced Raman spectroscopy. Langmuir, 2012, 28, 9140-9146.
4. Zhang, Q.; Li, W.; Moran, C.; Zeng, J.; Chen, J.; Wen, L.-P.; Xia, Y. Seed-mediated synthesis of Ag nanocubes with controllable edge lengths in the range of 30?200 nm and comparison of their optical properties[J]. Journal of the American Chemical Society, 2010, 132, 11372-11378.
5. Zhang, J.; Li, X.; Sun, X.; Li, Y. Surface enhanced Raman scattering effects of silver colloids with different shapes[J]. The Journal of Physical Chemistry B, 2005, 109, 12544-12548.
6. Mulvihill, M. J.; Ling, X. Y.; Henzie, J.; Yang, P. Anisotropic etching of silver nanoparticles for plasmonic structures capable of single-particle SERS. Journal of the American Chemical Society, 2009, 132, 268-274.
7. McLellan, J. M.; Li, Z.-Y.; Siekkinen, A. R.; Xia, Y. The SERS activity of a supported Ag nanocube strongly depends on its orientation relative to laser polarization. Nano letters, 2007, 7, 1013-1017.
8. Dieringer, J. A.; McFarland, A. D.; Shah, N. C.; Stuart, D. A.; Whitney, A. V.; Yonzon, C. R.; Young, M. A.; Zhang, X.; Van Duyne, R. P. Introductory LectureSurface enhanced Raman spectroscopy: new materials, concepts, characterization tools, and applications. Faraday discussions, 2006, 132 , 9-26.
9. Li, J. F.; Huang, Y. F.; Ding, Y.; Yang, Z. L.; Li, S. B.; Zhou, X. S.; Fan, F. R.; Zhang, W.; Zhou, Z. Y.; Ren, B. Shell-isolated nanoparticle-enhanced Raman spectroscopy. Nature, 2010, 464, 392-395.
10. Tian, Z.-Q.; Yang, Z.-L.; Ren, B.; Li, J.-F.; Zhang, Y.; Lin, X.-F.; Hu, J.-W.; Wu, D.-Y. Surface-enhanced Raman scattering from transition metals with special surface morphology and nanoparticle shape[J]. Faraday discussions, 2006, 132, 159-170.
11. Kovacs, G.; Loutfy, R.; Vincett, P.; Jennings, C.; Aroca, R. Distance dependence of SERS enhancement factor from Langmuir-Blodgett monolayers on metal island films: evidence for the electromagnetic mechanism. Langmuir, 1986, 2, 689-694.
12. Maher, R. C. SERS hot spots. In: Raman Spectroscopy for Nanomaterials Characterizations. Germany: Springer, 2012.
13. Lim, D.-K.; Jeon, K.-S.; Hwang, J.-H.; Kim, H.; Kwon, S.; Suh, Y. D.; Nam, J.-M. Highly uniform and reproducible surface-enhanced Raman scattering from DNA-tailorable nanoparticles with 1-nm interior gap. Nature nanotechnology, 2011, 6, 452-460.
14. Feng, Y.; Wang, Y.; Wang, H.; Chen, T.; Tay, Y. Y.; Yao, L.; Yan, Q.; Li, S.; Chen, H. Engineering “Hot” Nanoparticles for Surface-Enhanced Raman Scattering by Embedding Reporter Molecules in Metal Layers. Small, 2012, 8, 246-251.
15. Wustholz, K. L.; Henry, A.-I.; McMahon, J. M.; Freeman, R. G.; Valley, N.; Piotti, M. E.; Natan, M. J.; Schatz, G. C.; Duyne, R. P. V. Structure-Activity Relationships in Gold Nanoparticle Dimers and Trimers for Surface-Enhanced Raman Spectroscopy. Journal of the American Chemical Society, 2010, 132, 10903-10910.
